热塑成型修复技术(排水)

时间:2023-10-21 22:11:00浏览次数:876

芜湖纬三路排水管道修复工程(水泥管破裂、错口、脱节)

    工程概况:待修复管道位于芜湖市三山区纬三路的主干管,如图7.2-1所示。待修复管道为DN400-DN700钢筋混凝土管,总长948m,每段管节长1.5m检查井口径为DN700

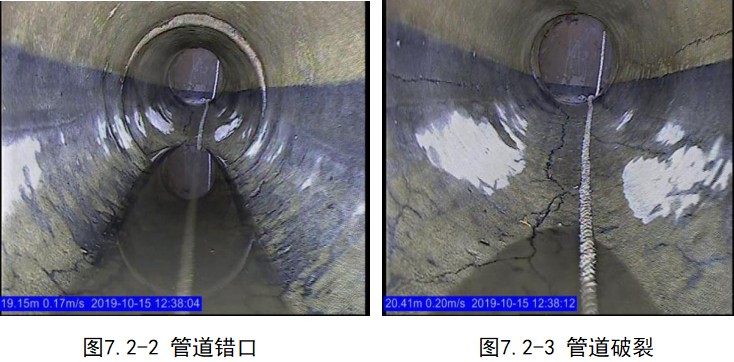

经检测该段管道内存在严重的结构性缺陷,其中结构性缺陷主要为接口错口、脱节、破裂等缺陷类型。错口、脱节距离达20cm,破裂多呈纵向破裂,且长度较长,缺陷等级评定为三~四级,如图7.2-2、图7.2-3所示。经技术比选后,本工程选用热塑成型内衬修复技术进行修复加固。


管道预处理

    本工程管道功能性缺陷当中,采用高压水射流清洗原有管道。本工程管道错口、脱节距离较大,预处理过程中应将错口、脱节部位用水泥抹平,且应避免接口处陡坎的出现,对于管道渗漏处采用专用堵漏材料进行堵漏。

内衬修复

原位热塑成型内衬修复施工过程依次为:内衬管预热、内衬管拖入、内衬管蒸汽加热固化、冷却、端口处理。实际施工中仍有许多经验值得总结,本工程中的经验如下:

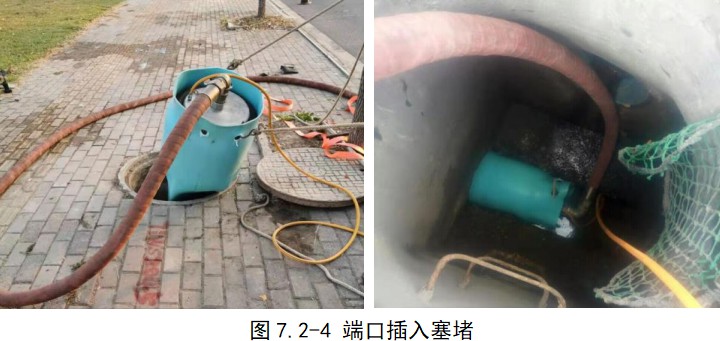

    目前国内检查井井口直径只有DN600~DN700,因此较大管径(DN600以上)现有的整体塞堵难以放入检查井内。针对本问题,对于堵塞难以从检查井口放入时,衬管延长到检查井口外在地面插入塞堵,对于堵塞可以放入检查井内的则在检查井内插入堵塞,如图7.2-4所示。


修复效果

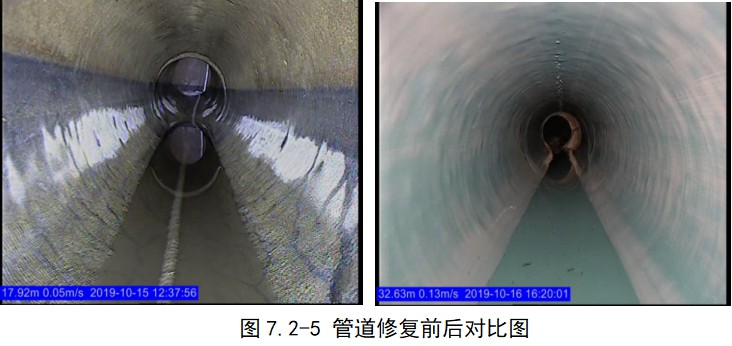

采用热塑成型内衬修复技术对原有破损管道进行非开挖修复后,按照相关标准要求,进行了相关试验,测试结果合格,修复后的管道过流能力大幅提高。采用热塑成型内衬修复前后管道情况如图7.2-5所示,此图片通过CCTV检测得到。   image.png
