工程案例

溯源排查、信息化

时间:2023-10-19 20:34:00浏览次数:714

 该项目实施地点为潮州市古城区,东至环城东路,西至环城西路,南至环城南路,北至环城北路。通过管道排查摸清管网底数及管道基本情况,为后续治理、修复提供依据。image.png

  管网溯源排查包含管网测绘及管网检测:

 本次排水管网测绘采用的方式为:

1.根据排查现场选用全站仪或RTK对管线进行测绘;

2.开井测量检查井及其属性调查;

3.采用仪器探测和调查相结合的方式探测隐蔽暗沟。

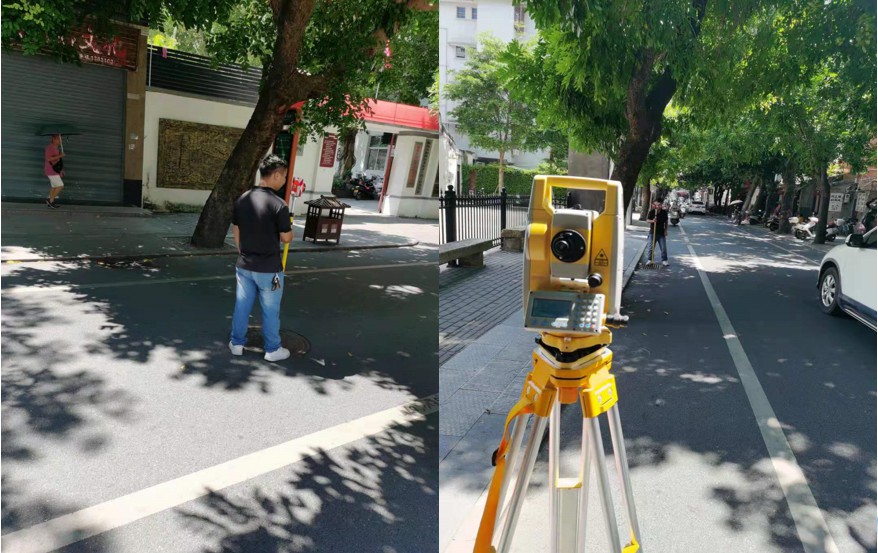

                                                                                 排水管网测绘施工

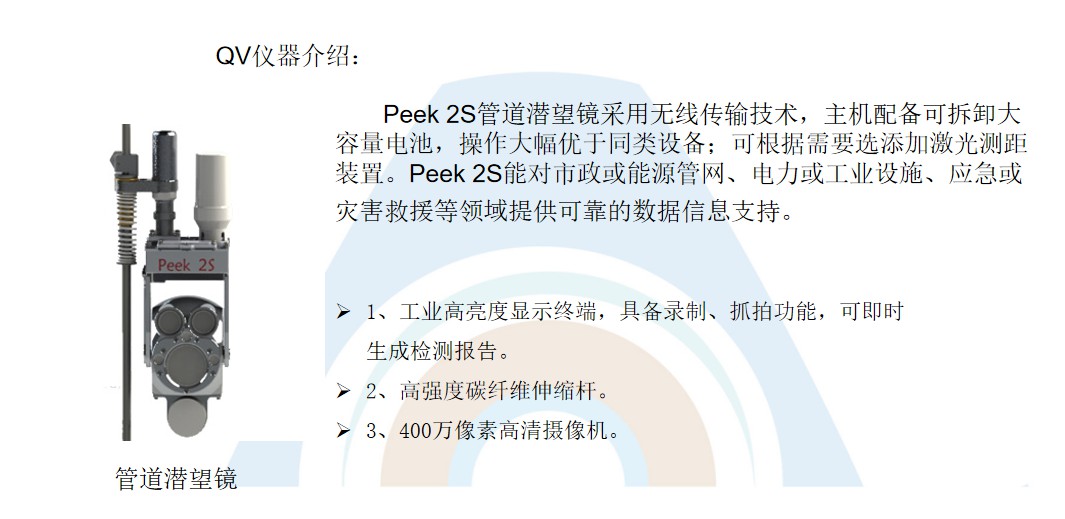

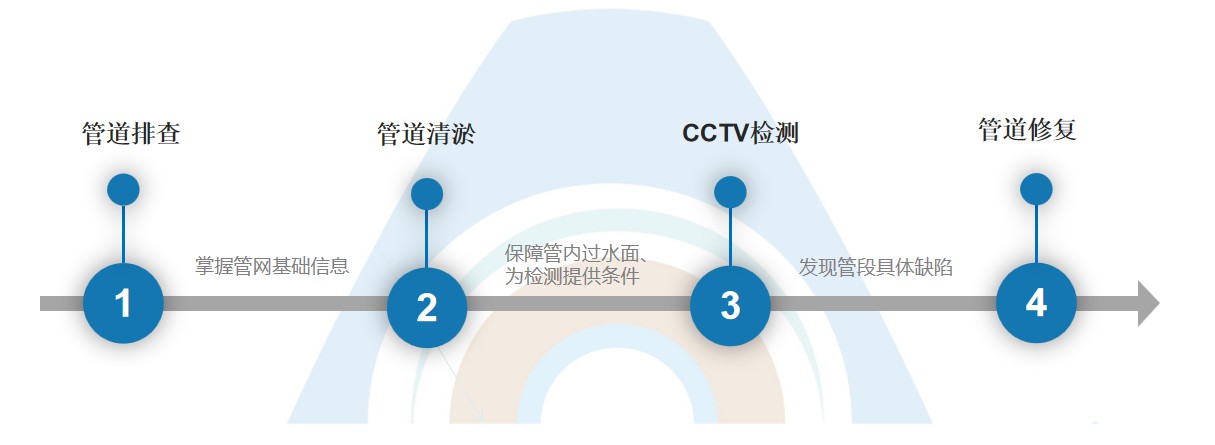

对基础排查中发现的问题点和问题区域进一步排查,借助管道QV潜望镜、仪器检测等,判断排水管网系统功能性、结构性缺陷问题,为制定排水管网清淤检测、修复提供参考依据,并结合当地情况,考虑同步实施修复改造工作

   排水管线检测内容及仪器如下:

 1.排查管道淤积、排水不畅的原因;

 2.排查管道的腐蚀、破损、渗漏、接口错位、起伏、淤积、结垢等大致状况;

 3.排查雨污水管道混接情况;

 4.排查管道不明渗入水或水量异常情况;

 5.排查去向不明的检查井或管段;

 6.排查非法排放污水的源头及接驳口。

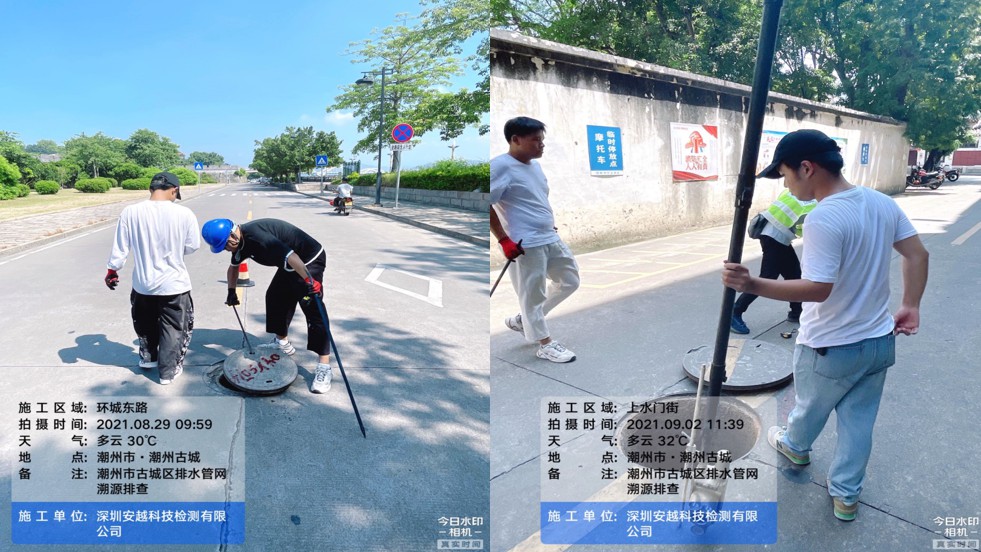

排水管网检测施工

本次检测合计:

结构性缺陷713处(一级缺陷269处、二级缺陷230处、三级缺陷147处、四级缺陷67处)

功能性缺陷996处(一级缺陷313处、二级缺陷251处、三级缺陷174处、四级缺陷258处)

其中,雨水管道缺陷总计1449处,污水管道缺陷260处

本次检测与评估依据《城镇排水管道检测与评估技术规程》(CJJ 181-2012)

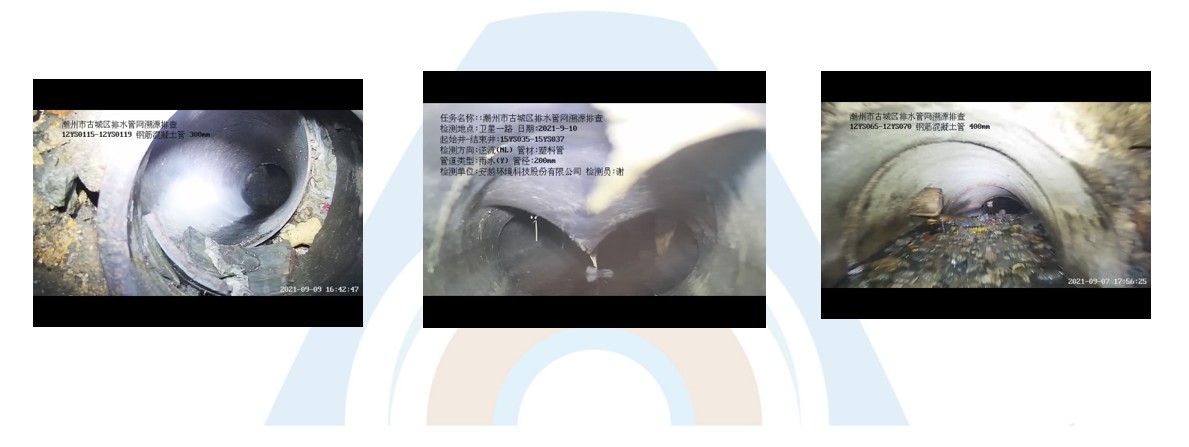

排水管网结构性缺陷图片

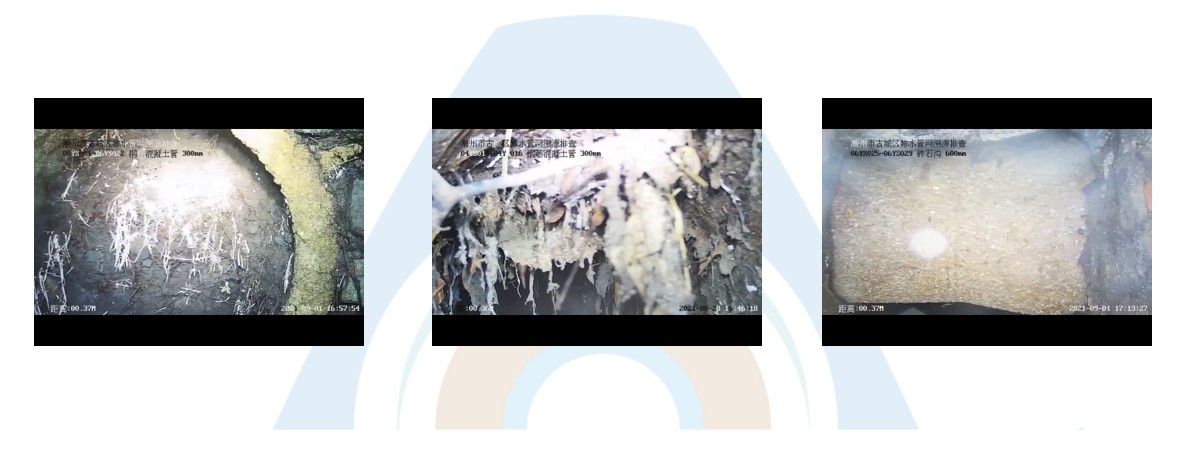

排水管网功能性缺陷图片

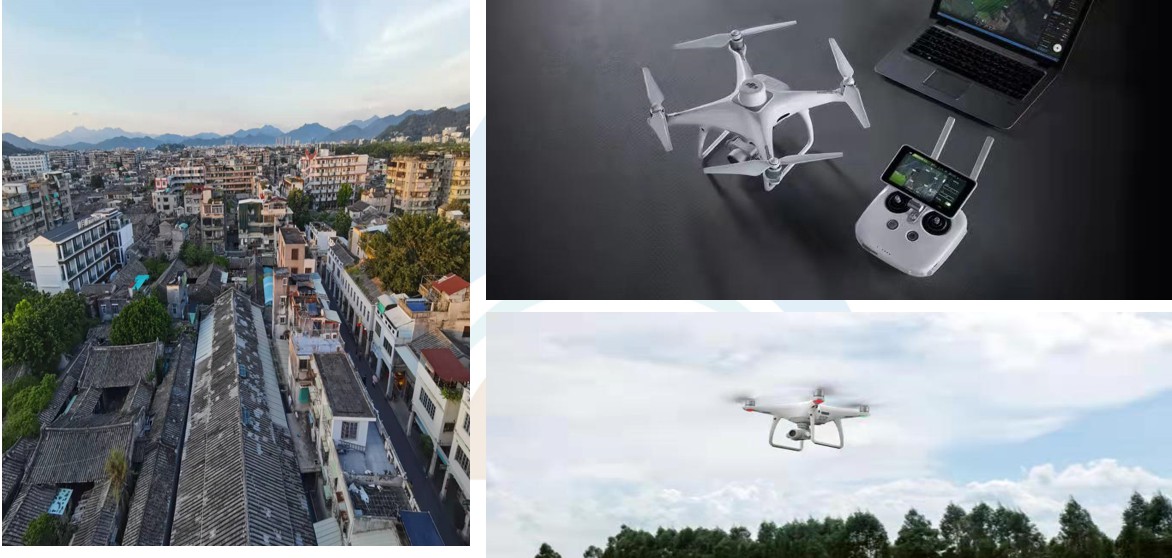

地形补测施工
